TBI滚珠螺杆DFV重载型

TBI滚珠螺杆DFV重载型



DFV 高速重负载型滚珠螺杆 双螺母法兰型

台湾TBI滚珠螺杆DFV系列为高速重负载型螺杆,TBI丝杆DFV螺母为V型双螺母法兰型,循环形式为S型之循环圈的钢珠,会沿着螺纹的方向运行,TBI丝杆采用哥德式沟槽形状、轴方向间隙调整至极小亦能轻易转动,及严谨的材料借高度热处理及加工技术,可供给耐久性的制品。

TBI螺杆原产地—台湾
精密等级—C7级-C5级-C3级
DFV螺杆直径——15mm—80mm
双螺母型DFV螺杆螺距(导程)——4mm、5mm、6mm、8mm、10mm、20mm
TBI丝杠长度——可根据丝杠需求订制
DFV滚珠丝杠有效导程——可根据需求订制
DFV丝杠联接电机轴径——根据要求定做
TBI螺杆为全新丝杆,如需要加工两端请提供图纸。

I : 导程, Da : 珠径, n : 珠卷数, Ca : 动额定负荷(kgf), Coa : 静额定负荷(kgf), K : 钢性(kgf/µm) : 可制作左螺纹
型号
Model No.

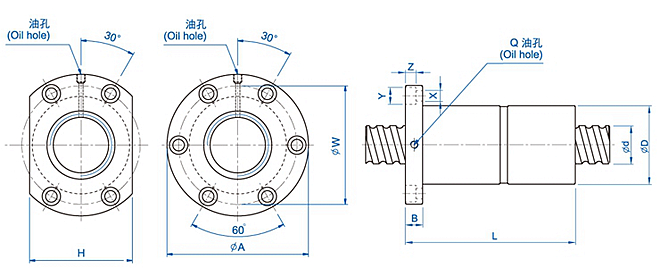

滾珠螺杆、螺帽之基准数据 Dimensions 位 : mm
d I Da D A B L W H X Y Z Q n Ca Coa K
DFV01510-2.7 15 10 3.175 34 58 10 107 45 34 5.5 9.5 5.5 M6 2.7x1 972 2020 30
DFV01604-3.8 16 4 2.381 34 57 11 89 45 34 5.5 9.5 5.5 M6 3.8x1 931 2285 42
DFV01605-4.8 5 3.175 40 63 11 113 51 42 5.5 9.5 5.5 M6 4.8x1 1614 3662 53
DFV01610-2.7 10 3.175 40 63 11 106 51 42 5.5 9.5 5.5 M6 2.7x1 1008 2161 32
DFV02004-4.8 20 4 3.969 40 60 10 94 50 40 4.5 8 4 M6 4.8x1 1247 3584 61
DFV02005-4.8 5 3.175 44 67 11 112 55 52 5.5 9.5 5.5 M6 4.8x1 1814 4650 63
DFV02010-2.7 10 3.969 46 74 13 117 59 46 6.6 11 6.5 M6 2.7x1 1518 3398 40
DFV02505-4.8 25 5 3.175 50 73 11 105 61 52 5.5 9.5 5.5 M8 4.8x1 2017 5884 75
DFV02506-4.8 6 3.969 53 76 11 116 64 58 5.5 9.5 5.5 M6 4.8x1 2711 7268 78
DFV02508-4.8 8 4.762 56 85 13 134 71 64 6.5 11 6.5 M6 4.8x1 3466 8776 82
DFV02510-2.7 10 6.350 68 102 15 130 84 82 9 14 8.5 M8 2.7x1 3040 6547 49
DFV03204-4.8 32 4 2.381 54 81 12 94 67 64 6.6 11 6.5 M6 4.8x1 1517 5806 85
DFV03205-4.8 5 3.175 58 85 12 106 71 64 6.6 11 6.5 M8 4.8x1 2249 7612 9
DFV03206-4.8 6 3.969 62 89 12 114 75 68 6.6 11 6.5 M8 4.8x1 3079 9575 95
DFV03208-4.8 8 4.762 66 100 15 139 82 76 9 14 8.5 M8 4.8x1 3962 11547 100
DFV03210-4.8 10 6.350 74 108 15 186 90 82 9 14 9 M8 4.8x1 5620 14649 101
DFV03220-2.7 20 6.350 74 108 16 200 90 82 9 14 8.5 M8 2.7x1 3509 8644 61
DFV04005-4.8 40 5 3.175 67 101 15 109 83 72 9 14 8.5 M8 4.8x1 2468 9586 105
DFV04010-4.8 10 6.350 82 124 18 188 102 94 11 17.5 11 M8 4.8x1 6316 18600 121
DFV04020-2.7 20 6.350 82 124 18 200 102 90 11 17.5 11 M8 2.7x1 3935 10893 74
DFV05005-4.8 50 5 3.175 80 114 15 115 96 82 9 14 8.5 M8 4.8x1 3698 12053 122
DFV05010-4.8 10 6.350 93 135 16 173 113 98 11 17.5 11 M8 4.8x1 7023 23537 144
DFV05020-2.7 20 9.525 105 152 28 221 128 110 14 20 13 M8 2.7x1 7336 19700 90
DFV06310-4.8 63 10 6.350 108 154 22 195 130 110 14 20 13 M8 4.8x1 7860 30430 172
DFV06320-2.7 20 9.525 122 180 28 220 150 130 18 26 17.5 M8 4.8x1 8162 24741 107
DFV08010-4.8 80 10 6.350 130 176 22 195 152 132 14 20 13 M8 2.7x1 8593 38344 201
DFV08020-4.8 20 9.525 143 204 28 340 172 148 18 26 18 M8 4.8x1 15103 57296 226
DFV08020-7.6 20 9.525 143 204 28 460 172 148 18 26 18 M8 3.8x1 22423 90719 351
买TBI滚珠螺杆需要了解:

首先明确你使用滚珠丝杆的工作件的工作功率,及工作速度。然后选择原动机,再设计传动方案,滚珠丝杆属于传动方案中的一个机构。

主要参数有:TBI丝杆外径,导程。这两个参数决定了滚珠丝杆的负载(负荷及速度),它们是标准值,通过上面说的条件进行计算选择。还有一个在选择丝杆进行考虑的参数:滚珠列数(负载回路列圈数也决定负载能力)。其它的外形尺寸,滚珠螺母是依据丝杆、列数、循环方式、安装形式来确定,杆端尺寸及形式主要取决于安装形式。

DFV螺杆选型看图纸注意事项:

l:—-表示导程

Da:—-表示滚珠直径

n:—–表示滚珠循环圈数

K:—–表示刚性

Ca:—-表示动载定负荷

Coa:—表示静载定负荷

TBI滚珠螺杆DFV系列产品应用:

CNC机械螺杆——-CNC加工中心、CNC车床、CNC铣床、CNC放电加工机、CNC磨床、CNC线切割机、CNC钻孔机、专用机…等等
产业机械丝杆——印刷机、造纸机、自动化机械、纺织机、绘图机。
电子机械丝杆——量测仪器、x-y平台、医学设备、工厂自动化设备、PCB钻孔机、IC封装机、半导体设备、工厂自动化设备…等
输送机械滚珠螺杆——Robort Stage、材料搬送设备、核能反应器,高度致动器…等
航天工业滚珠丝杆——飞机襟翼、机场负载设备。
精密工具机丝杆—-铣床、磨床、放电加工机、刀具磨床、齿轮加工机、钻床、刨床
其它滚珠螺杆—-如天线使用的致动器、阀门开关装置…等。
